大連電機ケースは電機の重要な構成部分として、電機の性能と寿命に重要な役割を果たしている。モータ技術の発展と進歩に伴い、モータハウジングの設計と製造も異なる使用環境と要求に適応するために革新と改善を続けている。モータハウジングの品質とプロセスレベルはモータの安全性と安定性に直接関係しているため、メーカーは製造を高度に重視し、慎重に設計する必要がある。
モータは運転中に熱を発生し、モータハウジングは通常良好な放熱性能を有し、モータ内部で発生した熱を適時に放出し、モータが過熱により損傷するのを防止し、モータの性能と信頼性を保証することができる。一定の電磁遮蔽作用を果たすことができ、モータ運転時に発生する電磁干渉が周囲の電子機器に与える影響を低減するとともに、外部の電磁信号がモータ内部回路に与える干渉を防止することができる。
大連電機のケースの形状とサイズはどのように設計されていますか。
モータの性能要件を考慮する
パワーとトルク：高出力、大トルクのモータは通常、より多くの巻線とより強い磁場を収容するためにより大きなステータとロータサイズを必要とし、そのため、モータハウジングのサイズもより大きくなり、十分な空間と強度を保証することができます。
回転速度：高速モータはモータハウジングの構造強度と放熱性能に対してより高い要求がある。空気抵抗と遠心力の影響を減らすために、高速モータハウジングの形状は、モータの動作安定性と効率を高めるために、よりコンパクトで流線型になる可能性があります。

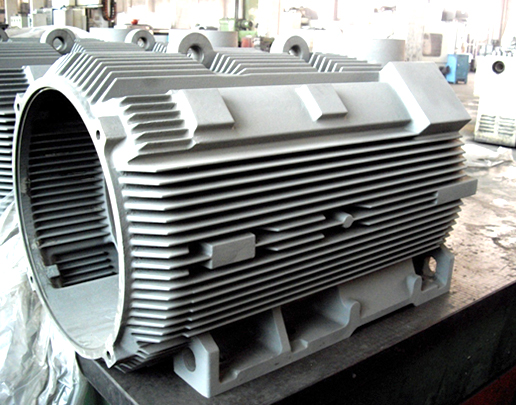

放熱需要：モーターは運転中に熱を発生し、放熱性能はモーターの性能と寿命に影響する重要な要素である。そのため、モータハウジングを設計する際には、モータの放熱要求に基づいて、放熱構造と放熱通路を合理的に設計する必要がある。例えば、放熱リブ、放熱孔を追加したり、放熱ファンを採用したりすることで、モータハウジングの放熱効率を高めることができます。
アダプタモータタイプ
直流モータ：直流モータの構造は比較的簡単であり、そのモータハウジング形状は通常円筒形または正方形である。小型直流モータに対して、一般的に円筒形モータハウジングを採用し、製造と取り付けが容易である、一方、大型直流モータでは、空間利用率と放熱性能を向上させるために角形モータハウジングを使用することができます。
交流電機：交流電機の種類が多く、例えば非同期電機、同期電機など、その電機殻の形状と寸法にもそれぞれ特徴がある。非同期モータのモータハウジングは通常円筒形であり、そのサイズはモータの電力と極数に応じて決まる。同期モータのモータハウジングは四角形または円形である可能性があり、同期モータの構造が複雑であるため、そのモータハウジングのサイズと形状は具体的なモータ設計に基づいてZ適化する必要がある。
インストール要件に従う
取り付け方式：モータの取り付け方式は主に横型取り付け、縦型取り付け、壁掛け取り付けなどがある。異なる取り付け方法はモータハウジングの形状とサイズに異なる要求がある。例えば、横型に取り付けられたモータハウジングは通常円筒形であり、モータの固定を容易にするために底部に取り付け足または取り付けフランジが設けられている。縦型に取り付けられたモータハウジングは、四角形または円形であり、上部または側面に取り付け穴または取り付けフランジを設けて、異なる取り付けニーズに対応することができます。
設置空間：モータの設置空間もモータハウジングの形状と寸法を設計する重要な要素である。モータハウジングを設計する際には、モータの取り付け位置と周囲環境を十分に考慮し、モータハウジングの形状とサイズが取り付け空間の要求を満たすことができるようにする必要がある。
製造プロセスとコストに基づく
製造技術：モータハウジングの製造技術は主に鋳造、溶接、プレスなどがある。異なる製造プロセスはモータハウジングの形状と寸法に一定の制限がある。例えば、鋳造プロセスは複雑な形状のモータハウジングを製造することができるが、寸法精度は相対的に低い、溶接技術は大型、高強度のモータハウジングを製造することができるが、高い溶接技術と設備が必要である、プレスプロセスは形状が簡単で、サイズが小さいモータハウジングの製造に適しており、生産効率が高く、コストが低い。
コスト要素：モータハウジングのコストも設計時に考慮すべき重要な要素である。モータの性能と設置要求を満たす前提で、できるだけコストの低い材料と製造技術を選択して、モータの製造コストを下げるべきである。例えば、小型モータの場合、プレスプロセスを用いてモータハウジングを製造し、コストを削減することができる、大型モータの場合は、モータハウジングの強度と性能を保証するために鋳造または溶接プロセスを使用してモータハウジングを製造する必要がある場合があります。
モータハウジングはモータ製造過程において重要な位置を占めており、製造プロセスにはプレス、鋳造、射出成形などの各種方式が含まれる。モータケースの製造プロセスは、モータのタイプや仕様によっても異なり、状況に応じて適切な生産方法やプロセスを選択する必要があります。モータハウジングの生産には、製品の品質が要求に合致することを確保するために、厳格なプロセス制御と品質検査が必要である。
閉鎖式モーターケース：このモーターケースはモーター内部の部品を完全に閉鎖することができ、効果的にほこり、水分などの外部物質がモーター内部に入ることを防止し、屋外、鉱山、工場などの環境の悪い場所に適している。オープンモータハウジング：オープンモータハウジングの構造は比較的簡単で、放熱性能は比較的に良いが、防護性能は比較的に悪く、モータ内部の部品は外部環境の影響を受けやすい。一般的には、室内の風通しの良い機械室など、環境が清潔で乾燥した場所に適しています。
