大連電機は現代工業の核心動力設備として、その性能表現は筐体タイプの選択と密接に関連している。モータハウジングは内部コンポーネントを保護する物理的障壁であるだけでなく、放熱、保護レベル、使用寿命に影響を与える重要な要素である。
一、モータ負荷特性とハウジング選択との関連性
1.1負荷タイプの基本分類
モータ負荷は、定荷重、変荷重、衝撃荷重の3つの種類に分けることができます。ファン、ポンプなどの定常負荷の運転状況は安定している、工作機械、コンベアなどの変荷重は頻繁に速度を調整する必要がある、プレス、破砕機などの衝撃荷重には瞬時に大きなトルクが必要とされる。異なる負荷によるモータハウジングの機械的強度、放熱性能に対する要求は異なる。
1.2負荷サイクルとハウジング耐久性
連続動作方式（S 1）の負荷にはハウジングが持続的な放熱能力を備えている必要があり、通常は放熱リブ付き鋳鉄ハウジングを選択する、短時間動作方式（S 2）は、より経済的なアルミニウムシェルを考慮することができる、断続周期動作方式（S 3−S 8）では、熱サイクルによる亀裂を回避するために、外殻材料の疲労抵抗特性に注目する必要がある。
1.3負荷トルク特性解析
定トルク負荷（巻上機のような）にはハウジング構造の均一な放熱が必要である、二乗トルク負荷（例えば遠心ポンプ）は低速時の発熱量が小さく、放熱設計を簡略化できる、工作機械の主軸などの定電力負荷の高速段は、ケーシングの放熱能力を強化する必要がある。トルク変動が大きい応用シーンでは、ハウジングの振動減衰特性も考慮する必要がある。
二、主流モータケースタイプ及びその負荷適応性

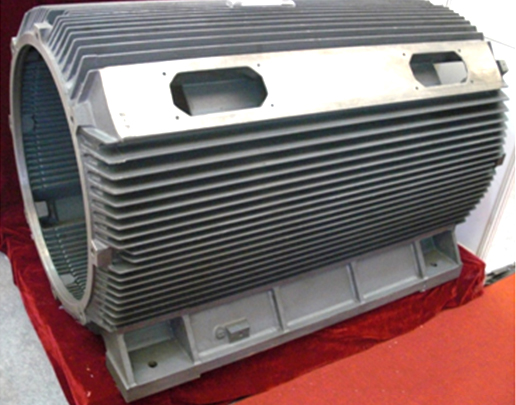

2.1鋳鉄外殻（IP 54/IP 55）
灰鋳鉄（HT 250）シェルは優れた減衰性と熱安定性を有し、以下の用途に適している：
再負荷起動破砕装置
高慣性負荷ボールミル
化学工業業界の腐食性環境
典型的な肉厚は12-20 mmであり、放熱リブ（間隔40-60 mm）を増やすことにより15-20%の放熱効率を高めることができる。しかし、重量は大会に比べて設置コストが増加している。
2.2アルミニウム製ケース（IP 23/IP 54）
ダイカストアルミニウム合金（ADC 12）シェルの利点は、
重量を40%以上軽減し、モバイル機器に適している
放熱係数は鋳鉄の2倍であり、サーボモータなどの高出力密度応用に適している
表面酸化処理後の塩ミスト環境に耐える
不足は機械的強度が低いことであり、衝撃荷重が定格150%を超えた場合には適用されない。
2.3鋼板溶接ハウジング（IP 55/IP 56）
Q 235 B鋼板（3-5 mm）を用いて溶接成形し、特徴は以下を含む：
耐衝撃性に優れ、鉱山機械に適している
モジュール化された設計でメンテナンスが容易で、点検窓口を開設できる
二重サンドイッチ構造による電磁遮蔽
溶接変形制御に注意する必要があり、通常は平面度≦0.1 mm/100 mmが必要である。
2.4エンジニアリングプラスチック筐体（IP 65/IP 67）
PPS+30%GFなどの複合材料は：
食品医薬業界では耐酸アルカリ洗浄が必要
軽負荷サーボシステム（負荷率<60%）
重量に敏感なロボット関節
動作温度範囲は-30℃~ 120℃であるが、長期的な高温環境は材料クリープを引き起こす。
三、負荷パラメータとハウジング選択型の量子化マッチング
3.1熱負荷計算モデル
IEC 60034規格によると、外殻の放熱能力は、Q=（1−η）P/η≧k・A・ΔTのうちηは効率であり、Pは入力電力であり、kは放熱係数（鋳鉄約15 W/m²K）であり、Aは有効放熱面積であり、ΔTは許容温度上昇である。例えば22 kWモータ（η＝91%）が40℃環境にある場合、少なくとも0.8平方メートルの放熱面積が必要となる。
3.2機械的強度の校正
衝撃荷重はハウジングの耐変形能力を検証する必要がある：σ＝M／W≦［σ］Mは衝撃モーメント（N・m）、Wは断面係数（cm³）、鋳鉄の許容応力［σ］≒80 MPa。10 kN・mの瞬時衝撃には、ハウジングフランジの厚さが25 mm以上であることが必要である。
3.3振動周波数の逃避
負荷励起周波数がハウジング固有周波数に近い場合は、補強リブ（剛性kを30〜50%上昇）を増加させるか、鋳鉄ライニングゴムなどの減衰材料を用いることで共振リスクを60%以上低減できる構造を調整する必要がある。
四、特殊負荷条件下の外殻Z適化方案
4.1高周波周波数変換負荷
PWM給電による軸電流の問題、提案：
導電率<0.1μS/cmの絶縁コーティングを採用
軸受室に接地炭素ブラシを設置する
ハウジングにμ−metal電磁シールド層を追加
4.2腐食性環境負荷
化学ポンプ用モータの推奨：
鋳鉄外殻スプレーPTFEコーティング（耐酸アルカリpH 1-14）
ステンレスファスナー（A 4-80等級）
全密封構造配合呼吸弁
4.3標高の高い応用
標高1000 mを超える場合：
放熱面積を増やす必要がある（100 m上昇ごとに1%増加）
耐紫外線PC材料を選択して窓を観察する
配線ボックスに圧力平衡設計を採用
五、選択型決定プロセスとケーススタディ
5.1システム化選択手順
記録負荷曲線（始動、運転、制動の各段階トルクを含む）
等価熱負荷（RMS値）の計算
防護レベルの決定（IEC 60529より）
材料の選択（コスト、重量、腐食要因を考慮）
構造強度の検証（FEA解析）
メンテナンス方案を制定する（例えば油潤滑軸受の注油口設計）
5.2典型的な事例比較
紡績機械（24時間連続運転）：
誤った選択：アルミニウムシェルIP 54→温度上昇基準超過による絶縁劣化
正しい方案：鋳鉄殻IP 55は軸方向通風路があり、実測温度上昇は22℃下がる
港湾クレーン（頻繁な起動停止）：
元の配置：標準鋳鉄外殻→3年後溶接ビード亀裂
Z適化後：鋼板溶接ハウジング+ゴム緩衝パッド、寿命を8年に延長
モータハウジングの選択には、負荷特性、環境条件、経済性要素を総合的に考慮する必要がある。シミュレーション技術と新材料の発展に伴い、将来のモータハウジングはより高い負荷適応能力を実現し、各種工業応用により信頼性の高い動力保障を提供する。
